SKU 907-0013 Filtro BIG 20"

Filtro POE Condomínios

Filtro BIG 20"

Refil Lavável · Alta Vazão · Não Reduz o Cloro · Retenção de Partículas Suspensas na Água

Sistema de filtração de alta vazão para piscinas e condomínios. Elemento plissado lavável de poliéster que reduz areia, barro e sedimentos suspensos. Vazão de 6.000 l/h.

Vazão máxima: 6.000 L/h
Vida útil do refil: 6 meses
≥ 50 a < 80 µm: Classe F

Retenção de Sedimentos
Retém areia, barro e sedimentos suspensos
Evita entupimento de boias, chuveiros e válvulas

Resposta da nossa equipe comercial em até 24h úteis.

Refil Plissado BIG 20"

Refil de reposição oficial deste produto.

NBR 16098:2012 INMETRO ABRAFIPA

Visão geral

Sobre o produto

O Filtro BIG 20" é o sistema indicado para instalações que exigem alta vazão de água filtrada, como piscinas e condomínios. Pode ser instalado em qualquer ponto após o hidrômetro e antes da caixa d'água, evitando manutenções constantes causadas pelo acúmulo de sujeira como areia, barro e outros sedimentos suspensos.

Com água mais limpa circulando, a tubulação fica protegida contra corrosões causadas pelo depósito de sujeira, além de prevenir entupimentos em boias, chuveiros, válvulas e outros equipamentos. O produto acompanha um suporte metálico para sustentar o peso do aparelho em funcionamento e uma chave própria, que facilita a abertura e o fechamento do copo.

Seu elemento filtrante de poliéster plissado é lavável, mantendo alta eficiência até o fim da vida útil, e pode ser facilmente substituído quando necessário.

Principais benefícios:

Vazão de 6.000 l/h, adequada a piscinas, condomínios e instalações de maior demanda
Elemento filtrante plissado e lavável, o que reduz a frequência de trocas
Evita entupimento de boias, chuveiros e outros equipamentos
Suporte metálico incluso, para melhor fixação e instalação
Produzido em material resistente
Não utiliza energia elétrica
Acompanha chave própria, que facilita a manutenção
Pode ser instalado em paralelo, caso seja necessária vazão ainda maior

Recomendação de uso: pode ser instalado também após bombas d'água. Após a instalação, recomenda-se a limpeza da caixa d'água e a verificação completa da vedação.

Refil compatível: Refil Plissado BIG 20" (cód. 919-0003), em poliéster, lavável e de alta vazão.

Atende à norma NBR 16098:2012.

Ficha técnica

Especificações técnicas

Desempenho

Vazão máxima (L/h): 6.000 L/h
Vida útil (meses): 6 meses
Classe de filtração: Classe F (≥ 50 a < 80 µm)
Filtragem bacteriológica: Não
Eficiência: Retenção de Sedimentos · Retém areia, barro e sedimentos suspensos · Evita entupimento de boias, chuveiros e válvulas

Condições de operação

Temperatura da água: 5 °C a 50 °C
Pressão de trabalho: 19,6 kPa a 588 kPa
Posição de instalação: Vertical

Dimensões

Altura: 61,5 cm
Largura: 18,2 cm
Profundidade: 18,2 cm
Diâmetro: 4,5"

Composição e refil

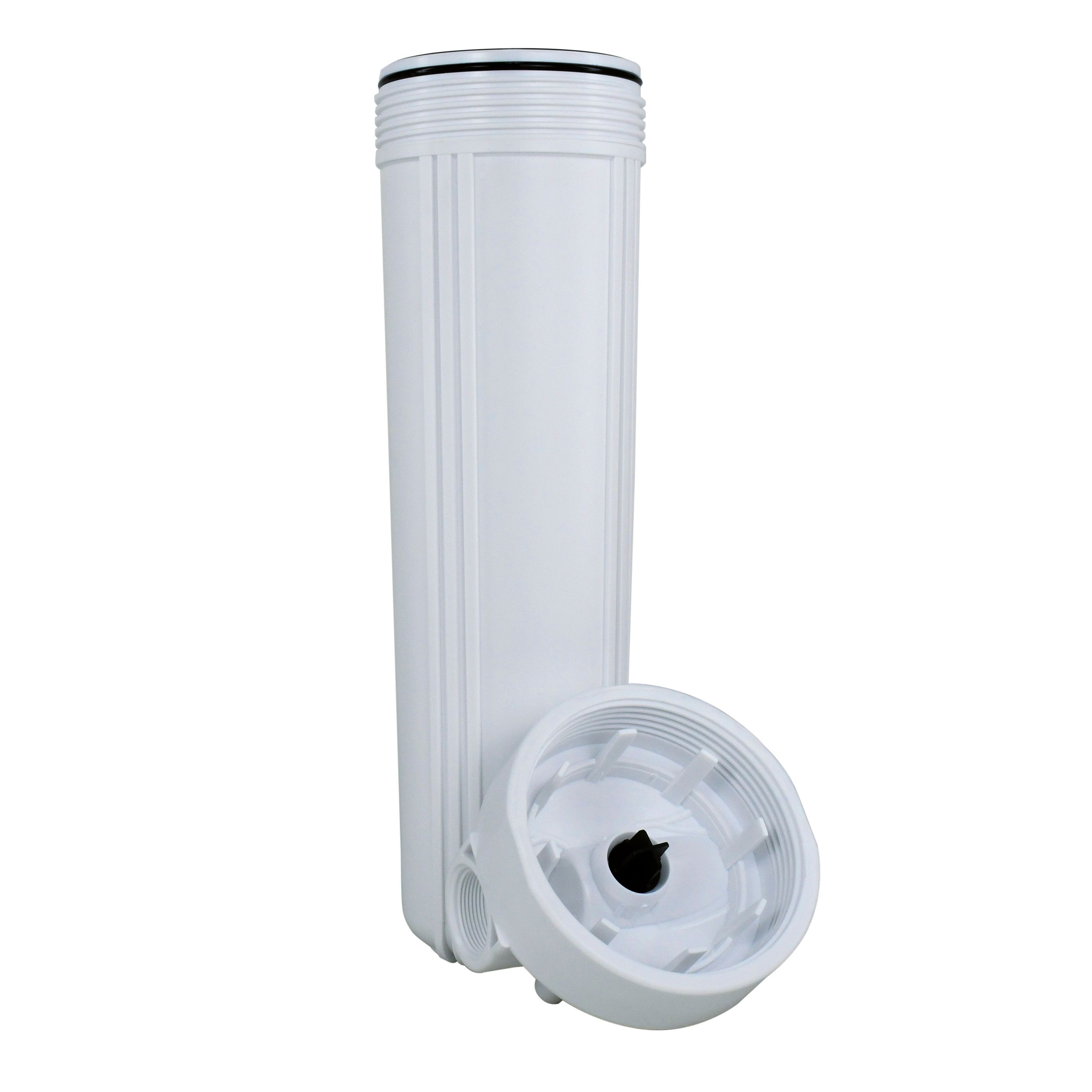

Composição: Copo e tampa em polipropileno; elemento filtrante em poliéster plissado
Composição do refil: Poliester
Refil lavável: Sim
Tipo de refil: Refil Plissado 20"

Normas e certificados

Normas e certificados: NBR 16098:2012 · INMETRO · ABRAFIPA

Outras informações

Observação: Indicado a substituição do refil após 3 lavagens
Vida útil: Lavável (conforme saturação)

Instalação

Passo a passo

Conexões

Posição de instalação: Vertical
Conexão de entrada: Rosca interna 1.1/2"
Conexão de saída: Rosca interna 1.1/2"

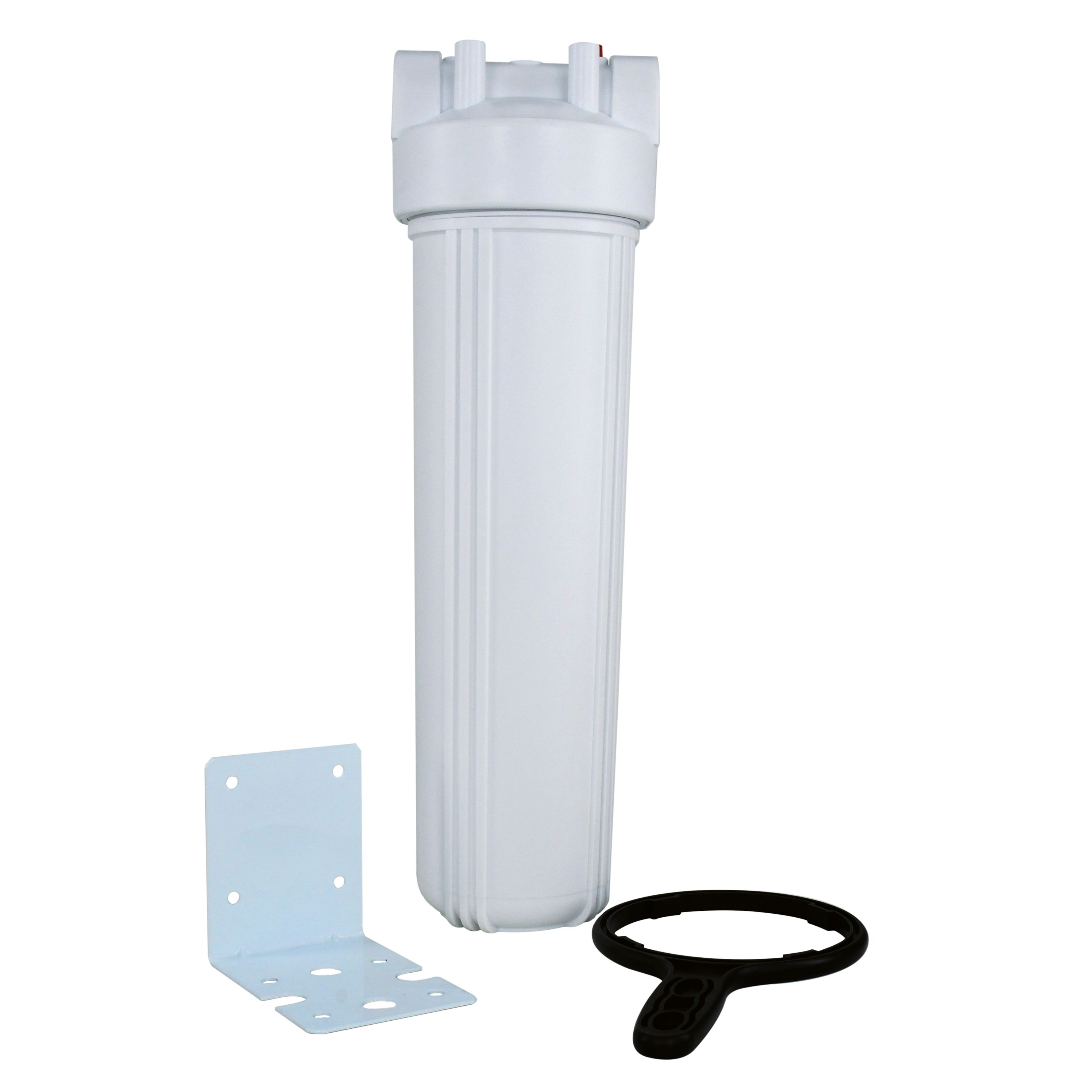

Na caixa

1 Filtro BIG 20"
1 Elemento filtrante plissado lavável
1 Chave para filtro
1 Suporte metálico
1 Anel o'ring

Feche o registro do hidrômetro. Você pode instalar o filtro BIG antes da caixa d'água, junto ao cavalete (após o hidrômetro) ou em piscinas.
Dimensione o local da instalação para fixar o suporte do filtro.
Seccione o cano de entrada da água, observando a posição em que o filtro será instalado.
Em um dos lados da união cole o cano de entrada da água; do outro, fixe um pedaço de cano (aprox. 5 cm) e cole na outra extremidade o adaptador soldável (lado liso). Repita o encaixe no outro lado do filtro.
IMPORTANTE: é aconselhável instalar um manômetro antes e outro depois do filtro. Quando o índice variar 1,5 kgf/cm², faça a limpeza do elemento filtrante.
Encaixe e gire a tampa do filtro nos adaptadores até ficar bem presa. Observe as indicações de entrada e saída na tampa e utilize sempre fita veda-rosca nas conexões.
Encaixe o copo do filtro observando se o anel o'ring está devidamente encaixado. Rosqueie o copo com a chave até o final da rosca. Não utilize fita veda-rosca no copo.
Parafuse a tampa do filtro no suporte fixado na parede. Em caso de vazamentos, verifique as conexões e o aperto do copo.

Manutenção

Como trocar o refil

Ver refil

Passo 01

Feche o registro do hidrômetro.
Passo 02

Desenrosque o copo do filtro. Utilize a chave se necessário (segure o filtro com uma das mãos para não danificar a tubulação).
Passo 03

Com uma luva, retire o elemento filtrante cheio de impurezas.
Passo 04

Faça a limpeza do copo e da tampa do filtro. Utilize apenas água e sabão biodegradável; evite materiais abrasivos.
Passo 05

Observe se o anel o'ring de vedação está devidamente alojado na tampa.
Passo 06

Encaixe o elemento filtrante dentro do copo e enrosque o copo de volta na tampa. Abra novamente o registro.
Passo 07

Em caso de vazamento, verifique as conexões e o aperto do copo. Observação: o elemento é lavável — verifique periodicamente a necessidade de limpeza utilizando apenas água e escova macia.
